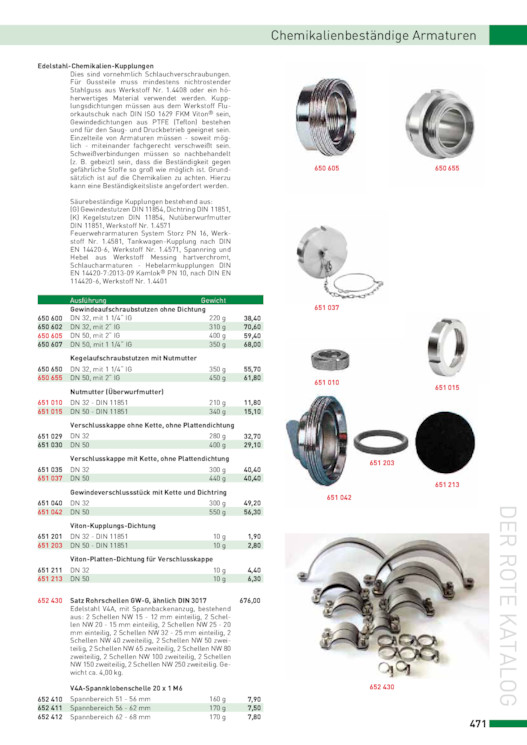

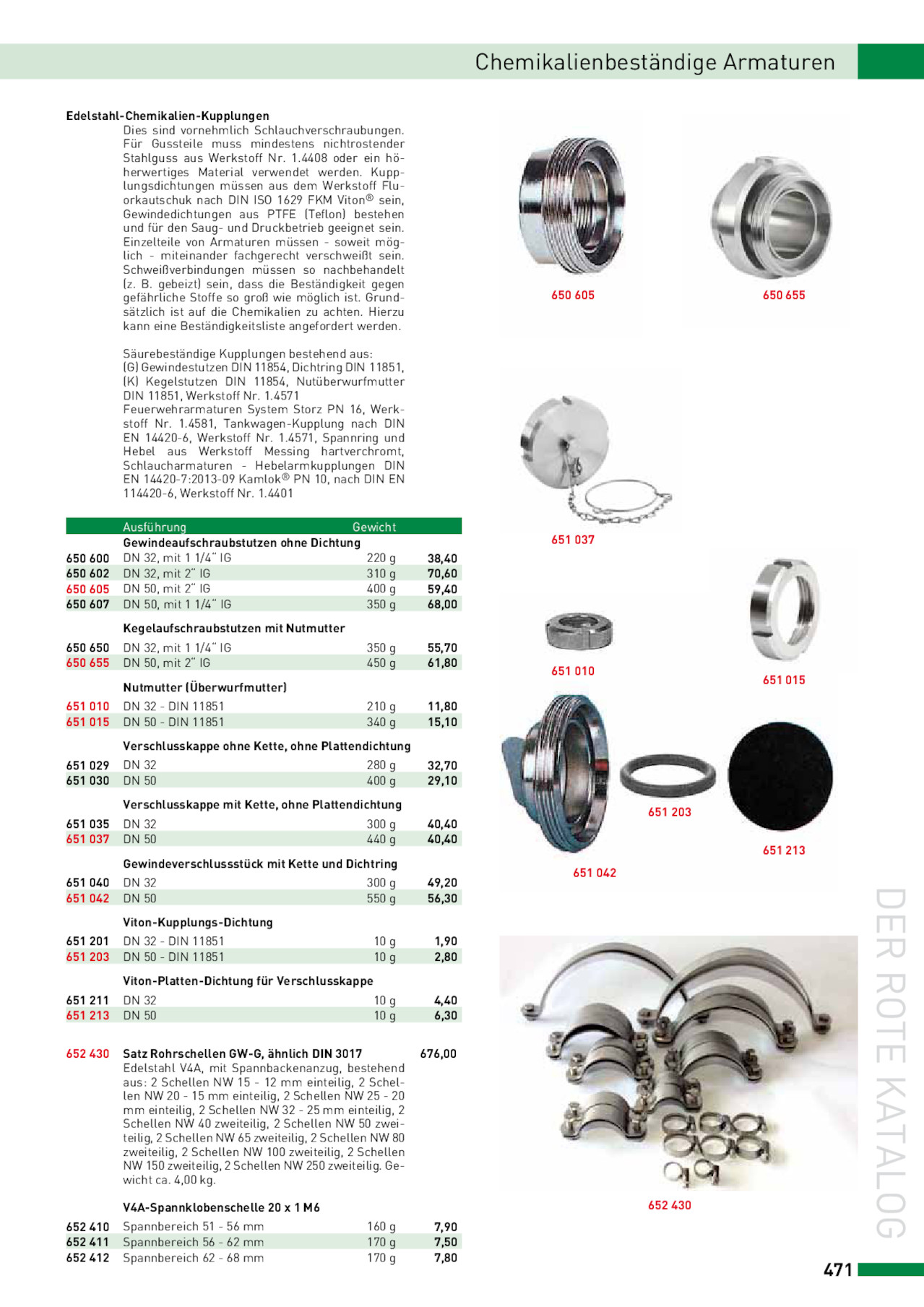

Chemikalienbeständige Armaturen Edelstahl-Chemikalien-Kupplungen Dies sind vornehmlich Schlauchverschraubungen. Für Gussteile muss mindestens nichtrostender Stahlguss aus Werkstoff Nr. 1.4408 oder ein höherwertiges Material verwendet werden. Kupplungsdichtungen müssen aus dem Werkstoff Fluorkautschuk nach DIN ISO 1629 FKM Viton® sein, Gewindedichtungen aus PTFE (Teflon) bestehen und für den Saug- und Druckbetrieb geeignet sein. Einzelteile von Armaturen müssen - soweit möglich - miteinander fachgerecht verschweißt sein. Schweißverbindungen müssen so nachbehandelt (z. B. gebeizt) sein, dass die Beständigkeit gegen gefährliche Stoffe so groß wie möglich ist. Grundsätzlich ist auf die Chemikalien zu achten. Hierzu kann eine Beständigkeitsliste angefordert werden. Säurebeständige Kupplungen bestehend aus: (G) Gewindestutzen DIN 11854, Dichtring DIN 11851, (K) Kegelstutzen DIN 11854, Nutüberwurfmutter DIN 11851, Werkstoff Nr. 1.4571 Feuerwehrarmaturen System Storz PN 16, Werkstoff Nr. 1.4581, Tankwagen-Kupplung nach DIN EN 14420-6, Werkstoff Nr. 1.4571, Spannring und Hebel aus Werkstoff Messing hartverchromt, Schlaucharmaturen - Hebelarmkupplungen DIN EN 14420-7:2013-09 Kamlok® PN 10, nach DIN EN 114420-6, Werkstoff Nr. 1.4401 650 600 650 602 650 605 650 607 Ausführung Gewicht Gewindeaufschraubstutzen ohne Dichtung DN 32, mit 1 1/4" IG 220 g DN 32, mit 2" IG 310 g DN 50, mit 2" IG 400 g DN 50, mit 1 1/4" IG 350 g 38,40 70,60 59,40 68,00 Kegelaufschraubstutzen mit Nutmutter 650 650 DN 32, mit 1 1/4" IG 650 655 DN 50, mit 2" IG 350 g 450 g 55,70 61,80 Nutmutter (Überwurfmutter) 651 010 DN 32 - DIN 11851 651 015 DN 50 - DIN 11851 210 g 340 g 11,80 15,10 651 029 651 030 Verschlusskappe ohne Kette, ohne Plattendichtung DN 32 DN 50 280 g 400 g 32,70 29,10 Verschlusskappe mit Kette, ohne Plattendichtung 651 035 DN 32 651 037 DN 50 300 g 440 g 40,40 40,40 Gewindeverschlussstück mit Kette und Dichtring 651 040 DN 32 651 042 DN 50 300 g 550 g 49,20 56,30 Viton-Kupplungs-Dichtung 651 201 DN 32 - DIN 11851 651 203 DN 50 - DIN 11851 10 g 1,90 10 g 2,80 Viton-Platten-Dichtung für Verschlusskappe 651 211 DN 32 651 213 DN 50 10 g 10 g 4,40 6,30 652 430 Satz Rohrschellen GW-G, ähnlich DIN 3017 Edelstahl V4A, mit Spannbackenanzug, bestehend aus: 2 Schellen NW 15 - 12 mm einteilig, 2 Schellen NW 20 - 15 mm einteilig, 2 Schellen NW 25 - 20 mm einteilig, 2 Schellen NW 32 - 25 mm einteilig, 2 Schellen NW 40 zweiteilig, 2 Schellen NW 50 zweiteilig, 2 Schellen NW 65 zweiteilig, 2 Schellen NW 80 zweiteilig, 2 Schellen NW 100 zweiteilig, 2 Schellen NW 150 zweiteilig, 2 Schellen NW 250 zweiteilig. Gewicht ca. 4,00 kg. 676,00 652 410 652 411 652 412 V4A-Spannklobenschelle 20 x 1 M6 Spannbereich 51 - 56 mm Spannbereich 56 - 62 mm Spannbereich 62 - 68 mm 160 g 170 g 170 g 7,90 7,50 7,80 650 605 650 655 651 037 651 010 651 015 651 203 651 042 651 213 652 430 471 DER ROTE KATALOG 
